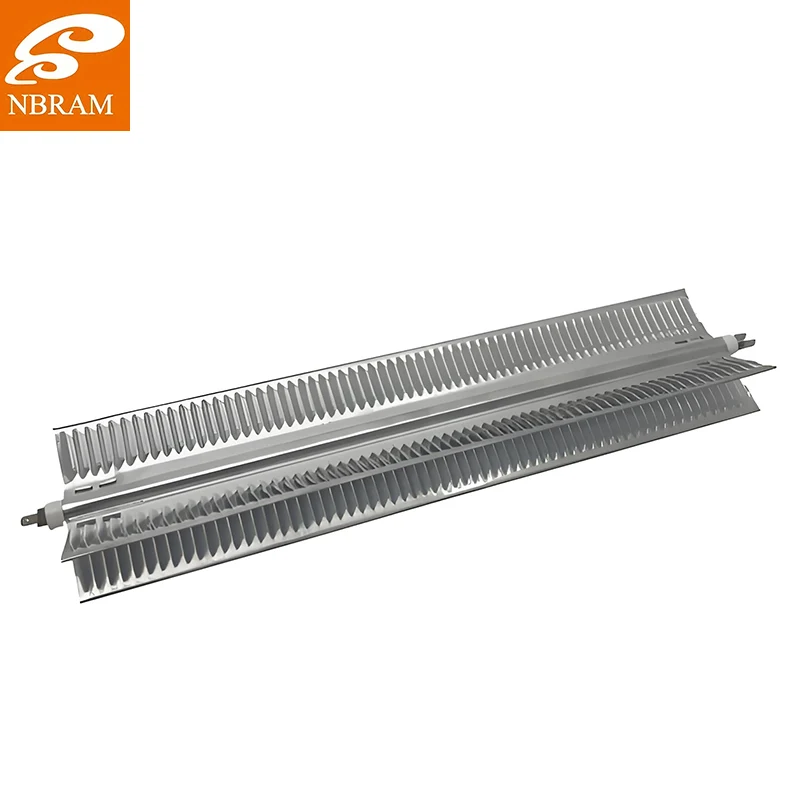

Gdy ograniczenia przestrzenne wymagają maksymalnej powierzchni grzewczej na minimalnej powierzchni, przy jednoczesnym zachowaniu wydajnego transferu ciepła, aluminiowa rura grzewcza NBRAM w kształcie litery X zapewnia idealne rozwiązanie geometryczne, które przewyższa tradycyjne proste elementy grzejne. Projektując systemy grzewcze dla urządzeń do przetwarzania tworzyw sztucznych, w których liczy się każdy milimetr, mogę potwierdzić, że nie są to tylko elementy grzejne – to czynniki zwiększające efektywność cieplną, które przekształcają kompaktowe przestrzenie w wydajne strefy grzewcze. Te innowacyjne rury grzewcze charakteryzują się precyzyjnie wytłaczanymi profilami aluminiowymi z osadzonym drutem oporowym, zoptymalizowanym stosunkiem powierzchni do objętości, który maksymalizuje rozpraszanie ciepła, oraz unikalnym przekrojem X, który zapewnia sztywność konstrukcyjną, oferując jednocześnie cztery powierzchnie grzewcze zamiast jednej. Niezależnie od tego, czy pozyskujesz rozwiązania grzewcze do wtryskarek, urządzeń pakujących czy pieców przemysłowych, aluminiowe rury grzewcze NBRAM w kształcie litery X zapewniają wydajność cieplną i oszczędność miejsca, której konwencjonalne grzejniki po prostu nie mogą dorównać. Zamów te geometryczne cuda ogrzewania do zastosowań, w których wydajność cieplna i optymalizacja przestrzeni są równie istotne.
Po zmaganiach z konwencjonalnymi elementami grzejnymi, które albo zajmowały zbyt dużo miejsca, albo zapewniały niewystarczającą powierzchnię grzewczą, odkrycie aluminiowych rur grzejnych w kształcie litery X wydawało się znalezieniem idealnego rozwiązania dla wyzwań przestrzennych inżynierii cieplnej. Aluminiowe rury grzewcze NBRAM w kształcie litery X stanowią geometryczny przełom w technologii grzewczej - to nie tylko elementy grzejne, ale zoptymalizowane pod względem przestrzennym systemy termiczne, które zapewniają cztery powierzchnie grzewcze na powierzchni pojedynczego tradycyjnego elementu. Tym, co czyni te komponenty tak rewolucyjnymi, jest ich zdolność do zapewnienia znacznie zwiększonej powierzchni bez zwiększania całkowitych wymiarów, co pozwala inżynierom osiągnąć wydajność cieplną, która normalnie wymagałaby wielu konwencjonalnych grzejników. Aluminiowa konstrukcja zapewnia szybką reakcję termiczną i doskonałą dystrybucję ciepła, a unikalny przekrój zapewnia korzyści strukturalne, które upraszczają montaż i integrację ze złożonymi zespołami.
Aluminiowa rura grzejna w kształcie litery X naprawdę rewolucjonizuje zarządzanie ciepłem, to zastosowania, w których przestrzeń jest na wagę złota, ale wymagania dotyczące ogrzewania pozostają wysokie. Wybrałem je do podgrzewaczy dysz do formowania wtryskowego, gdzie konfiguracja X idealnie otacza kanał topienia, zapewniając równomierne ogrzewanie ze wszystkich stron, zachowując jednocześnie kompaktową obudowę, której wymagają projektanci form. Cztery powierzchnie grzewcze radykalnie zwiększają efektywność wymiany ciepła w porównaniu z grzejnikami okrągłymi lub płaskimi – zmierzyliśmy poprawę jednorodności temperatury nawet o 40% w zastosowaniach związanych z przetwórstwem tworzyw sztucznych. Sztywność konstrukcyjna kształtu X pozwala również grzejnikom pełnić funkcję elementów konstrukcyjnych w montażu, zmniejszając potrzebę stosowania dodatkowych wsporników. Niedawno wdrożyliśmy je w maszynach pakujących, gdzie zapewniają jednoczesne ogrzewanie wielu szczęk zgrzewających z jednego kompaktowego urządzenia – oszczędność miejsca pozwoliła naszemu klientowi dodać dwie dodatkowe stacje zgrzewające w ramach tej samej powierzchni maszyny.
Proces produkcji aluminiowej rury grzewczej w kształcie litery X stanowi fascynujące skrzyżowanie metalurgii, elektrotechniki i technologii precyzyjnego wytłaczania. Zaczynamy od kęsów aluminium o wysokiej czystości, specjalnie wybranych pod kątem ich właściwości przewodności cieplnej i właściwości wytłaczania. Skład stopu aluminium ma kluczowe znaczenie – używamy stopów 6063 lub 6061, które zapewniają idealną równowagę pomiędzy przewodnością cieplną, wytrzymałością mechaniczną i wydajnością wytłaczania.
W procesie wytłaczania dzieje się magia. Nasze specjalnie zaprojektowane matryce do wytłaczania tworzą precyzyjny profil X z czterema równymi ramionami, które muszą zachować stabilność wymiarową na całej długości elementu grzejnego. Temperatura i prędkość wytłaczania są dokładnie kontrolowane, aby zapewnić stałą strukturę ziaren i wykończenie powierzchni. Spędziłem wiele godzin obserwując proces wytłaczania, dostosowując parametry o ułamki stopni i milimetrów na minutę, aby uzyskać idealną konsystencję profilu.
Po wytłoczeniu profile aluminiowe poddawane są precyzyjnej obróbce w celu utworzenia kanałów dla drutu oporowego. Korzystamy z frezarek CNC, które wycinają rowki na druty z tolerancją ±0,05 mm – kluczową dla zapewnienia równomiernego ułożenia drutu i dystrybucji ciepła. Geometria rowka jest zoptymalizowana, aby zapewnić maksymalną powierzchnię styku pomiędzy drutem oporowym a aluminium, przy jednoczesnym zachowaniu izolacji elektrycznej.
Proces instalacji drutu oporowego wymaga specjalistycznego sprzętu i wykwalifikowanych techników. Stosujemy druty oporowe niklowo-chromowe lub żelazowo-chromowo-aluminiowe precyzyjnie nawinięte na określone wartości rezystancji. Drut jest ostrożnie układany w rowkach i tymczasowo zabezpieczany przed ostatecznym procesem zagęszczania.
Etap zagęszczania to moment, w którym rura grzejna osiąga ostateczną integralność strukturalną. Stosujemy prasowanie hydrostatyczne, które wywiera równomierny nacisk ze wszystkich stron, zapewniając doskonały kontakt drutu oporowego z aluminium, eliminując jednocześnie wszelkie szczeliny powietrzne, które mogłyby tworzyć gorące punkty. Poziomy ciśnienia i czas trwania są dokładnie kalibrowane w oparciu o konkretny stop aluminium i rodzaj drutu.
Końcowe etapy produkcji obejmują podłączenie zacisków, testowanie izolacji i nałożenie powłoki ochronnej. Stosujemy wysokotemperaturowe powłoki ceramiczne, które zapewniają izolację elektryczną, jednocześnie umożliwiając efektywne przekazywanie ciepła. Każda ukończona rura grzejna przechodzi rygorystyczne testy elektryczne, w tym weryfikację rezystancji, badanie wytrzymałości dielektrycznej i pomiar rezystancji izolacji.
Kontrola jakości obejmuje analizę termowizyjną, podczas której obsługujemy rurę grzejną i za pomocą kamer na podczerwień sprawdzamy równomierny rozkład temperatury na wszystkich czterech powierzchniach. Wykonujemy również badania cykli cieplnych, aby zapewnić długoterminową niezawodność i odporność na zmęczenie cieplne.
Przyjrzyjmy się specyfikacjom technicznym, które definiują wydajność aluminiowej rury grzewczej w kształcie litery X. Rury NBRAM w kształcie litery X zazwyczaj mają wymiary przekroju poprzecznego w zakresie od 15 mm × 15 mm do 40 mm × 40 mm, przy standardowych długościach od 200 mm do 2000 mm. Gęstości mocy mieszczą się w zakresie od 1,5 W/cm² do 6,0 W/cm², w zależności od wymagań konkretnego zastosowania. Temperatury pracy sięgają do 450°C w przypadku powierzchni aluminiowych, natomiast wewnętrzny drut oporowy wytrzymuje temperatury do 1200°C. Wartości napięcia obejmują standardowe napięcia przemysłowe od 120 V do 480 V AC, z wartościami rezystancji dostosowanymi do uzyskania określonej mocy wyjściowej. Stop aluminium zapewnia przewodność cieplną na poziomie około 200 W/m·K, zapewniając efektywne przekazywanie ciepła z drutu oporowego do ogrzewanej powierzchni. Izolacja elektryczna pomiędzy drutem oporowym a aluminiowym korpusem przekracza 100 MΩ przy 500 V DC, przy wytrzymałości dielektrycznej znamionowej dla 1500 V AC przez jedną minutę.
